Schritt 1 benötigtes Werkzeug:

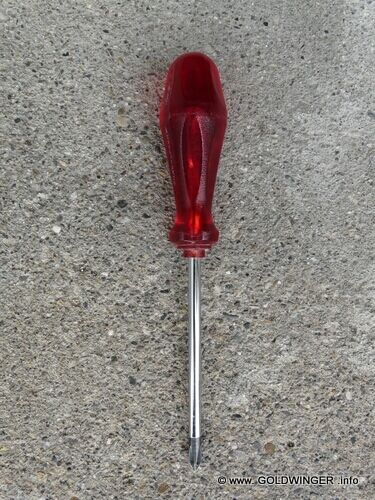

-1- Kreuzschraubendreher
Zeitaufwand: Abbau ca. 5 Minuten (7 Schrauben)
|
  |
Abbau:
Schritt 2

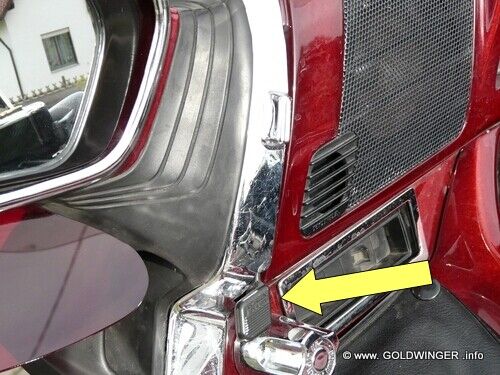

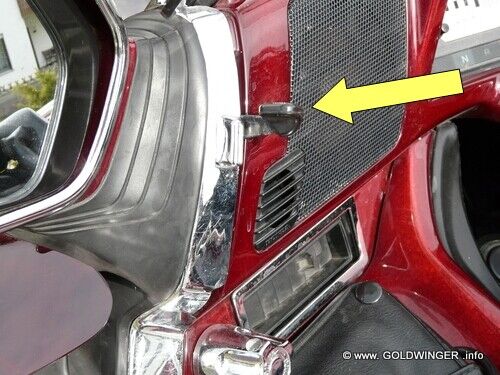

- linken Windschutzscheibenhöheneinstellhebel (welch ein Wort !) nach oben stellen
|
 |

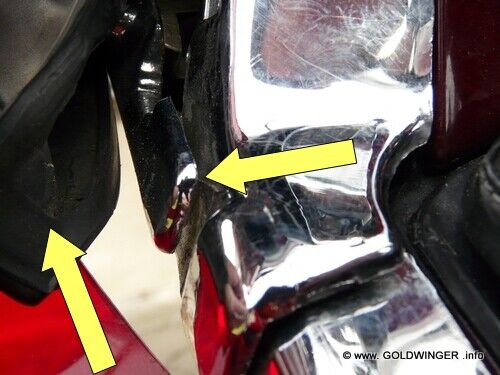

Schritt 3 - eingehakte Gummitülle ca. 2 cm nach hinten ziehen und vom Spiegelhaltergehäuse aushaken, rundherum abheben und etwas zum Spiegel hin umstülpen
|
 |

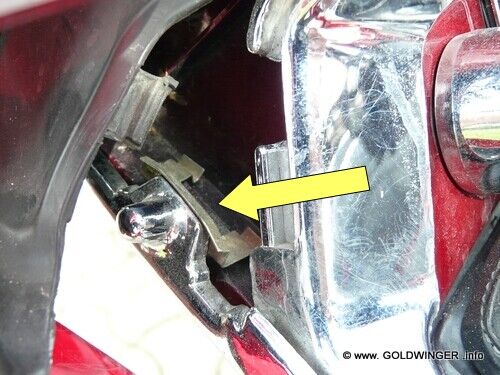

Schritt 4 - Klammer des Spiegelhaltergehäuses anheben, ausklipsen und Gehäuse nach unten abhängen
|
  |

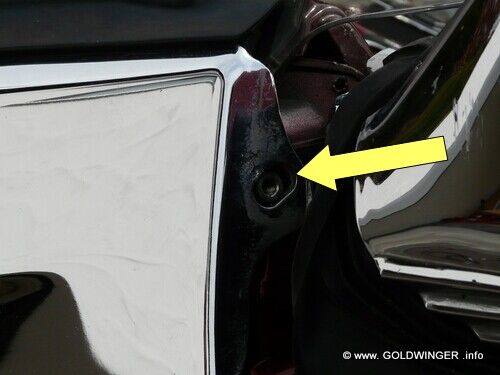

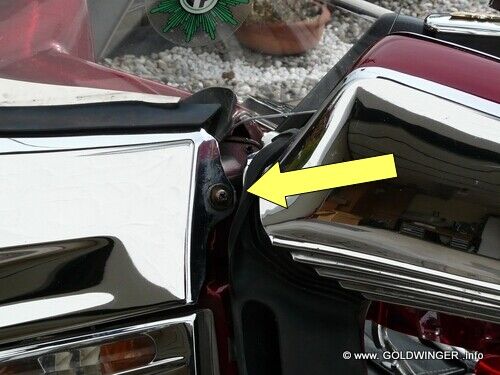

Schritt 5 - Spiegel nach hinten klappen und Befestigungsschraube der Blende lösen (Blende bleibt noch in der Gewindeführung eingehakt bis auch die rechte Seite gelöst ist)
|
|
Schritt 2-5 auf der anderen rechten Seite wiederholen !
|
Schritt 2-5 auf der anderen rechten Seite wiederholen !
|
  |

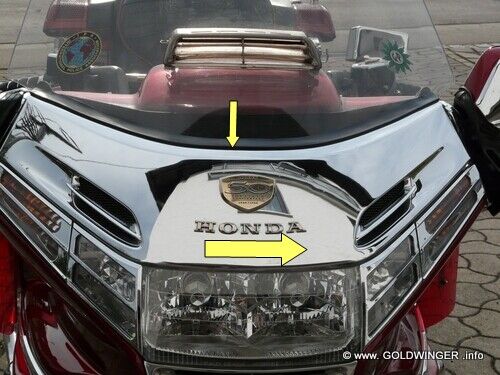

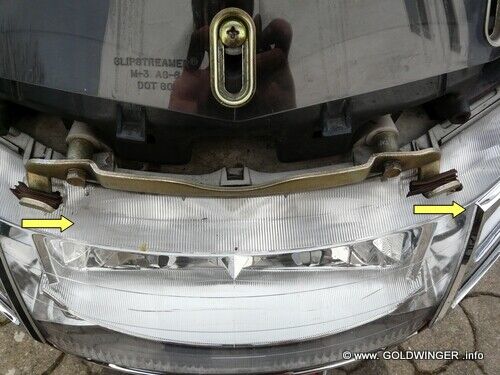

Schritt 6 - Scheibenverkleidungsblende oben etwas von der Scheibe abheben

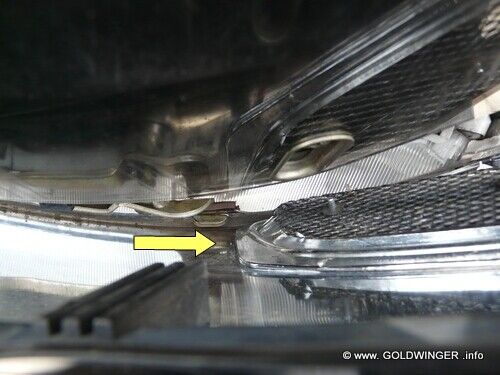

- und ca. 1 cm nach rechts schieben (Blende ist jetzt unten ausgehakt kann abgehoben werden) |
  |

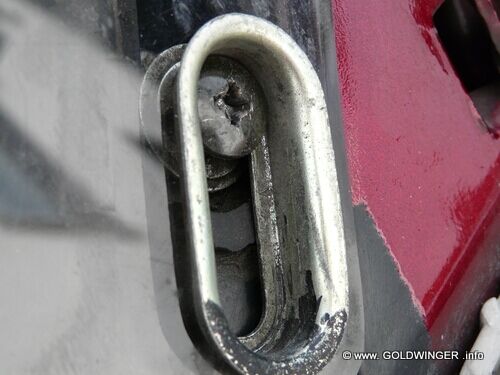

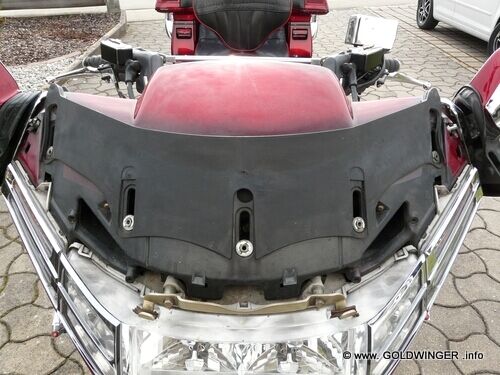

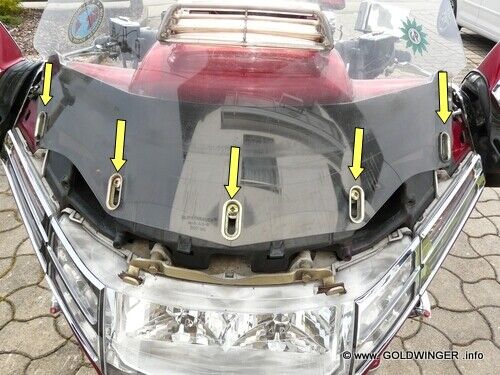

Schritt 7 - die vier äußeren Schrauben entfernen und die Langlochführungen abnehmen
- zuletzt die mittlere Schraube lösen und dabei die Scheibe oben festhalten |
 |
Fertig ! Die Scheibe ist abgebaut |
|
|
|
  |
Einbau: Der Einbau erfolgt in umgekehrter Reihenfolge.

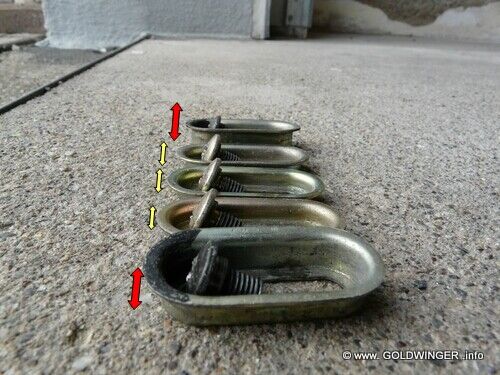

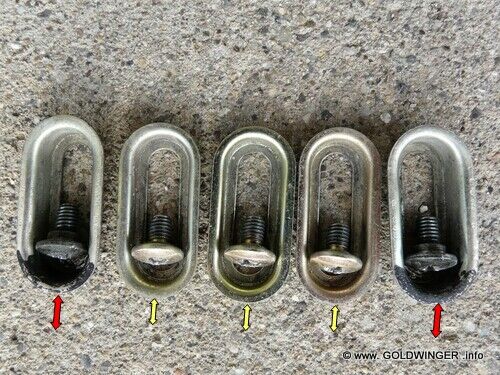

BEACHTE: Die Langlochführungen sind unterschiedlich hoch. Die höheren Führungen für die beiden äußeren Befestigungen links und rechts sowie die dazugehörenden Schrauben sind schwarz markiert !
DIE SCHRAUBEN NICHT ZU FEST ANZIEHEN, sonst ist keine Höhenverstellung mehr möglich und die Scheibe reißt an den Langlöchern ein !
|
  |
TIPP: Vor dem Aufsetzen der Blende ein Gummistück als Pfuffer unterlegen

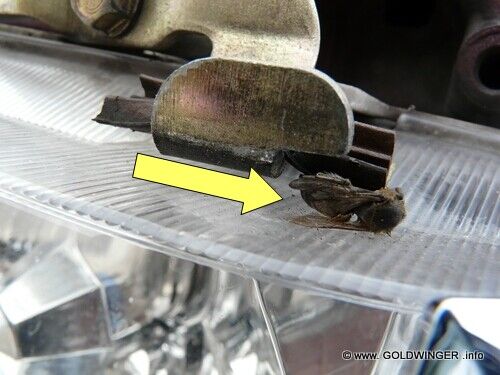

Manchmal liegen noch mumifizierte Sommerreste hinter der Blende ! |
|
|
|
