Aus- und Einbau des Radio/Casettendecks bei der Goldwing GL 1500 SE



Fast alle Goldwinger nennen ein Werkstatthandbuch ihr Eigen und können sich in vielen Dingen selbst behelfen. Der Abbau von Verkleidungsteilen zur Durchführung von kleinen Reparatur- oder Wartungsarbeiten an ihrer Goldwing ist dann kein Geheimnis mehr.

Aaaber ! Nicht alle haben so ein WHB ... und so kann ein Radioausbau schon zum Problem werden. Manchmal liegt es nur an einer versteckt angebrachten Schraube, der Reihenfolge oder einer Plastiknase ! Die hier gezeigten Tipps sind lediglich Hinweise aus meiner Erfahrung und daher KEINE Reparaturanleitungen,  das heißt ...

... brecht ihr an eurer Golda eine Plastiknase ab, werft sie um oder macht Kratzer in eure edle Goldwing ? ... dann

   und

BEACHTE:  Reparaturen an sicherheitsrelevanten Teilen (z.B. Bremsen, Räder usw.) gehören in erfahrene Schrauberhände oder Werkstätten !



Schritt 1

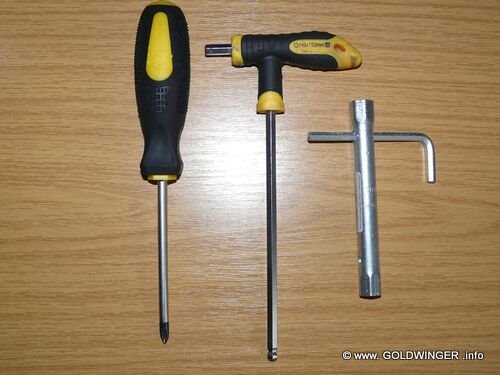

benötigtes Werkzeug:

-1- Kreuzschraubendreher

-1- Innensechskant Gr. 6

-1- Hohlschlüssel Gr. 10 oder Gabelschlüssel Gr. 10



Zeitaufwand: Ausbau ca. 15 Minuten





Ausbau:

Schritt 2

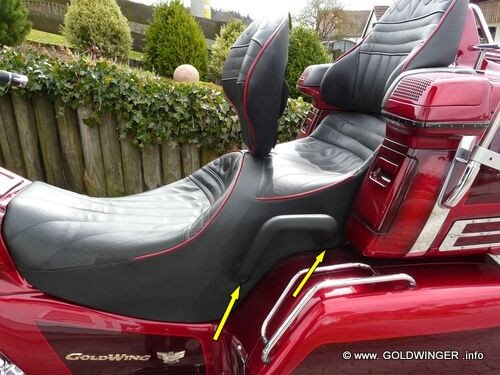

- Soziushaltegriffe links und rechts entfernen (je 2 Schrauben)

- Sitzbank abnehmen

Schritt 3

- Zündschlüssel abziehen

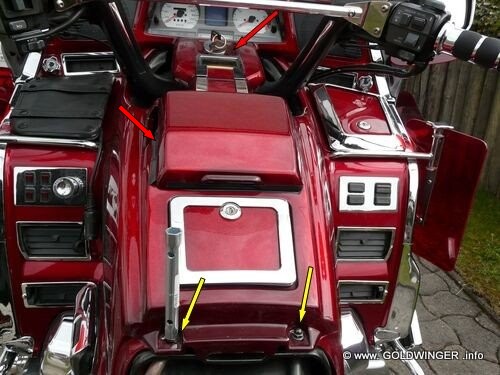

- Muttern der Tankabdeckung entfernen (mit 10er Schlüssel)

Schritt 4

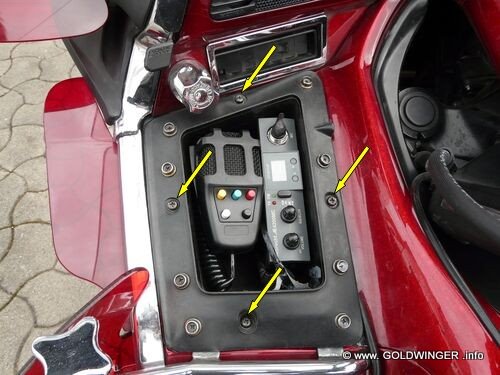

- 4 Schrauben der linken Box lösen

- (die Box klemmt die Tankabdeckung)

Schritt 5

- 4 Schrauben der rechten Box lösen (braucht später nur angehoben werden)



Schritt 6

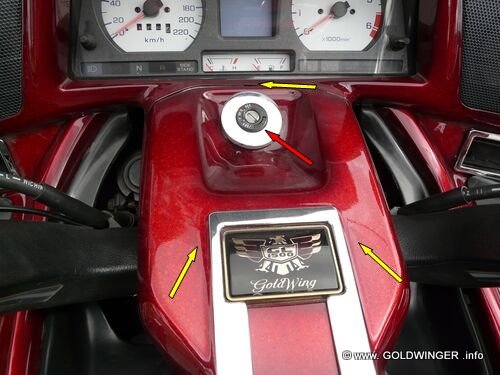

- Zierring des Zündschlosses drehen und abheben

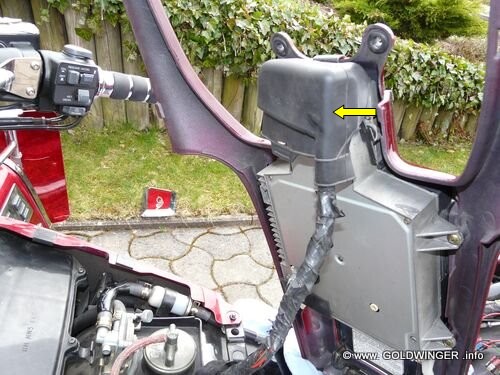

- Zapfen der Lenkerabdeckung aus der Doppel-Gummihalterung abheben

- und die Abdeckung nach hinten aus der Führungsnase abziehen

Schritt 7

- Lenker einschlagen

- Kunststoffschalen links und rechts abnehmen

Schritt 8

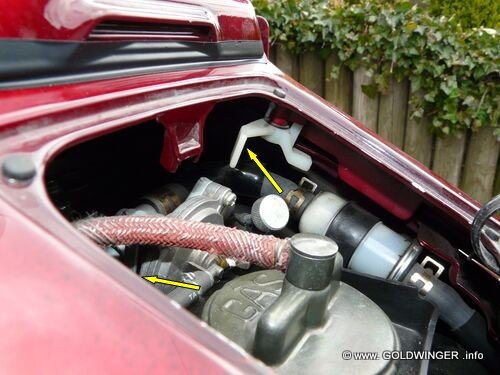

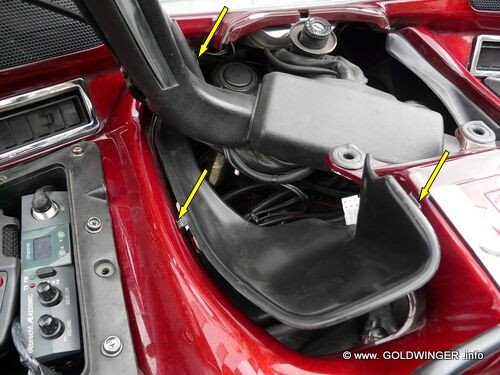

- Verriegelungsklemmhebel (links und rechts) unter der Tankklappe lösen

Schritt 9

- und nach vorne schieben

Schritt 10

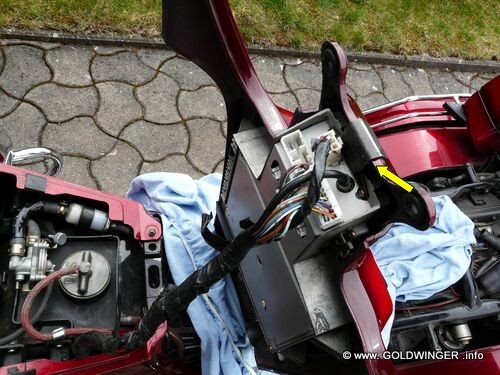

- Tankabdeckung mit Radio und Kabelbaum nach hinten abheben

- Gummimanschette abheben

TIPP: Decke oder weiches Tuch an den Platz der Sitzbank legen um Kratzer beim Ablegen zu vermeiden !)

Schritt 11

- Stecker (Kopfhörer und Hauptkabel) sowie Antennenanschluss abziehen

   (Tankabdeckung mit Radioeinheit ist jetzt frei)

Schritt 12

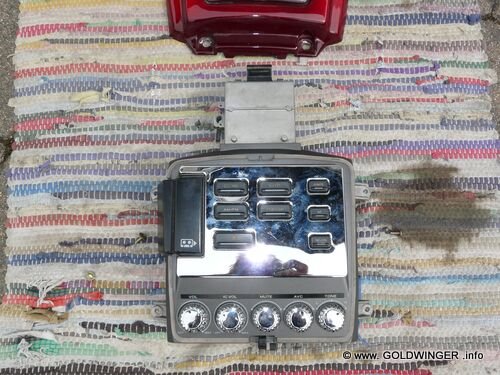

- Tankabdeckung umgedreht auf Teppich oder weichem Tuch ablegen

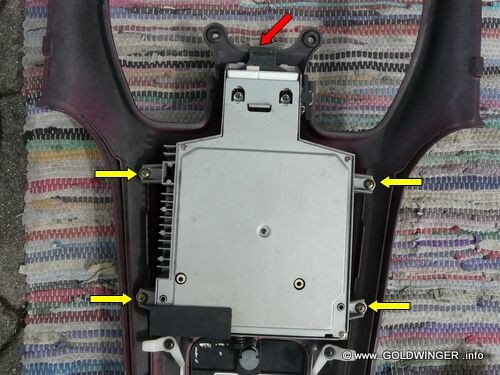

- 4 Kreutzschlitzschrauben der Radiobefestigung lösen und

- Radio nach vorne von der Tankabdeckung aushängen

Schritt 13

- Radio ist ausgebaut

Einbau:

Der Einbau erfolgt in umgekehrter Reihenfolge.

BEACHTE: Stülpe vor dem Einhängen des Radios die Gummimanschette über den Einhängebügel und das Anschlussteil !

Schritt 14

- Schlitz der Gummimanschette am Bügel einhängen

- Radio an der Tankabdeckung einhängen

- 4 Schrauben befestigen

Schritt 15

- Stecker und Antennenanschluss einstecken

- Gummimanschette sauber um die Anschlusseinheit und den Hauptkabelbaum stülpen





Schritt 16

- Tankabdeckung wieder auflegen und die Flügel links und rechts unter die Boxenränder setzen

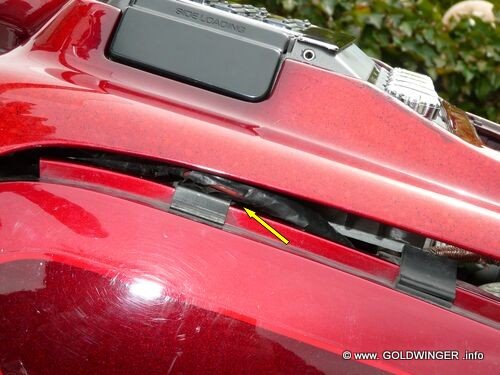

TIPP: Einklemmen des Kabelbaums vermeiden ! Daher sauber auf der linken Seite verlegen

Prüfe ob die Verriegelungshebel unter der Tankklappe noch entriegelt sind !



Schritt 17

Tankabdeckung verriegeln und die Muttern wieder festschrauben - Kunststoffschalen links und rechts einsetzen - linke und rechte Box festschrauben - Lenkerabdeckung aufsetzen - Zierring des Zündschlosses aufsetzen und fixieren - Sitzbank aufsetzen und Soziushaltegriffe links und rechts festschrauben

TIPP: Sollte der Radio kurzfristig ausgebaut bleiben (z.B. Einbau eines MP3-Anschlusses), dann die Radioabdeckung anbringen und mit Klebeband fixieren.



Fertig !

In diesem Sinne: Immer schön oben bleiben!

Euer   Hubert "Sunshine"
