Luftfilterwechsel bei der Goldwing GL 1500 SE



Fast alle Goldwinger nennen ein Werkstatthandbuch ihr Eigen und können sich in vielen Dingen selbst behelfen. Der Abbau von Verkleidungsteilen zur Durchführung von kleinen Reparatur- oder Wartungsarbeiten an ihrer Goldwing ist dann kein Geheimnis mehr.

Aaaber ! Nicht alle haben so ein WHB ... und so kann ein Luftfilterwechsel schon zum Problem werden. Manchmal liegt es nur an einer versteckt angebrachten Schraube, der Reihenfolge oder einer Plastiknase ! Die hier gezeigten Tipps sind lediglich Hinweise aus meiner Erfahrung und daher KEINE Reparaturanleitungen,  das heißt ...

... brecht ihr an eurer Golda eine Plastiknase ab, werft sie um oder macht Kratzer in eure edle Goldwing ? ... dann

   und

BEACHTE:  Reparaturen an sicherheitsrelevanten Teilen (z.B. Bremsen, Räder usw.) gehören in erfahrene Schrauberhände oder Werkstätten !

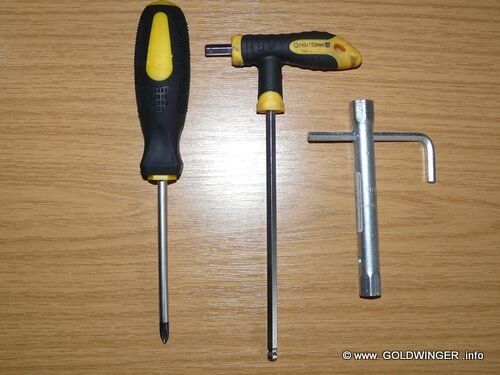

Schritt 1

benötigtes Werkzeug:

-1- Kreuzschraubendreher

-1- Innensechskant Gr. 6

-1- Hohlschlüssel Gr. 10 oder Gabelschlüssel Gr. 10



Zeitaufwand: ca. 25 Minuten

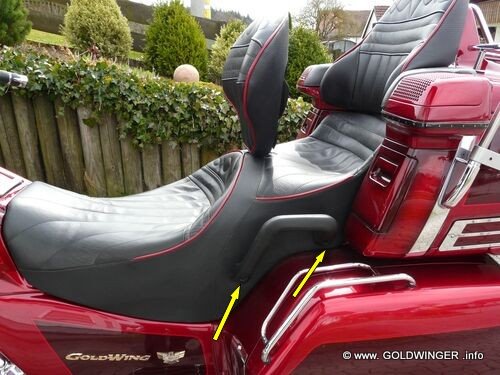

Schritt 2

- Soziushaltegriffe links und rechts entfernen (je 2 Schrauben)

- Sitzbank abnehmen

Schritt 3

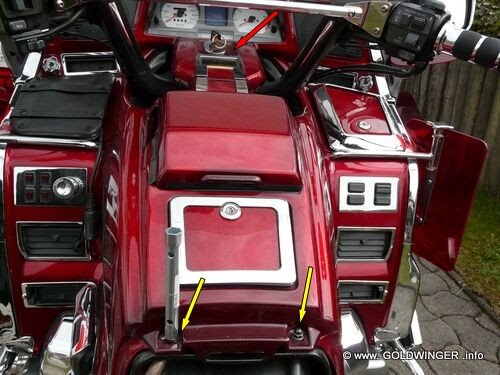

- Zündschlüssel abziehen

- Muttern der Tankabdeckung entfernen (mit 10er Schlüssel)

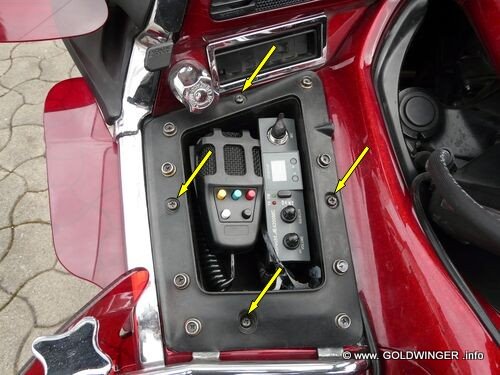

Schritt 4

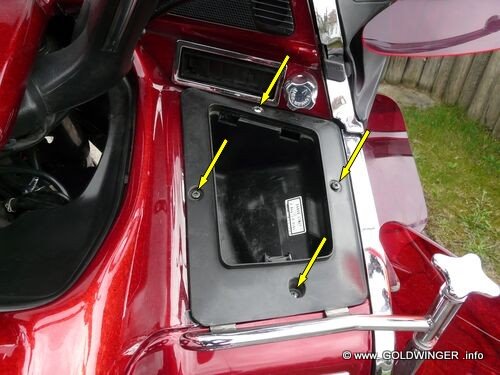

- 4 Schrauben der linken Box lösen

- (die Box klemmt die Tankabdeckung)

Schritt 5

- 4 Schrauben der rechten Box lösen (braucht später nur angehoben werden)

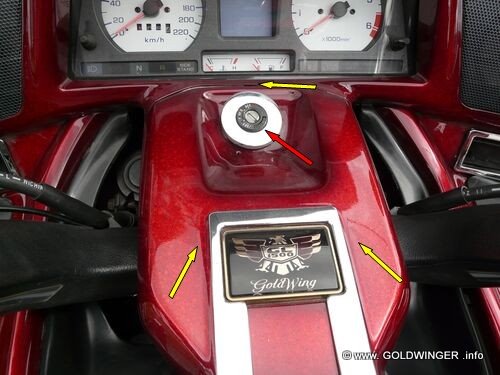

Schritt 6

- Zierring des Zündschlosses drehen und abheben

- Zapfen der Lenkerabdeckung aus der Doppel-Gummihalterung abheben

- und die Abdeckung nach hinten aus der Führungsnase abziehen

Schritt 7

- Lenker einschlagen

- Kunststoffschalen links und rechts abnehmen

Schritt 8

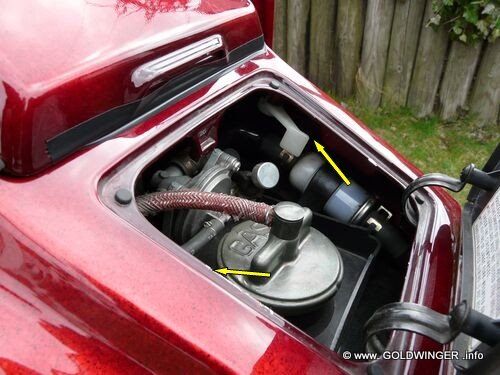

- Verriegelungsklemmhebel (links und rechts) unter der Tankklappe lösen

Schritt 9

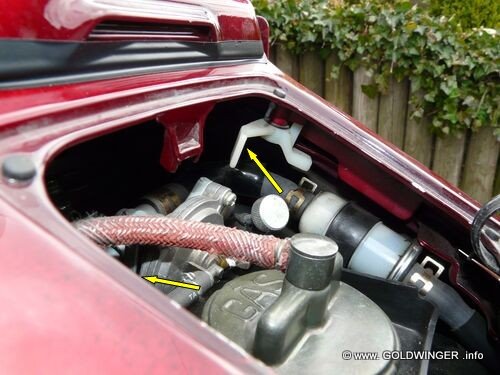

- und nach vorne schieben

Schritt 10

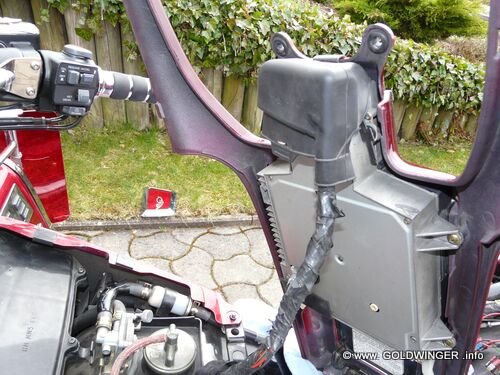

- Tankabdeckung mit Radio und Kabelbaum nach hinten abheben

TIPP: Decke oder weiches Tuch an den Platz der Sitzbank legen um Kratzer beim Ablegen zu vermeiden !)

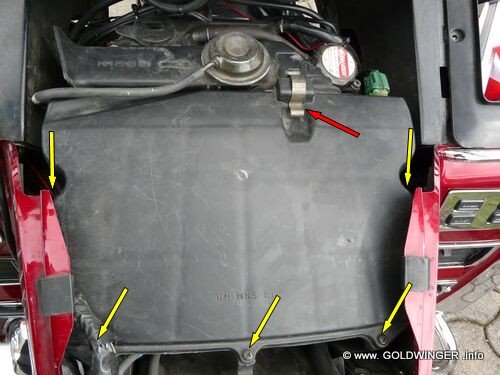

Schritt 11

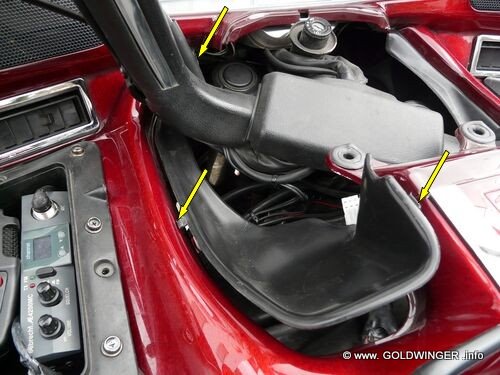

- Schelle am Luftkanal lösen

- 5 Kreutzschlitzschrauben des Luftfiltergehäuses lösen

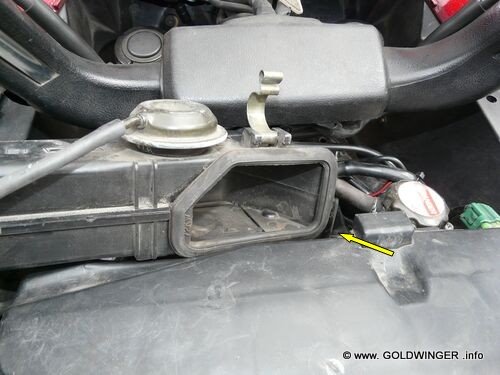

Schritt 12

- Luftkanal abheben und nach links ablegen

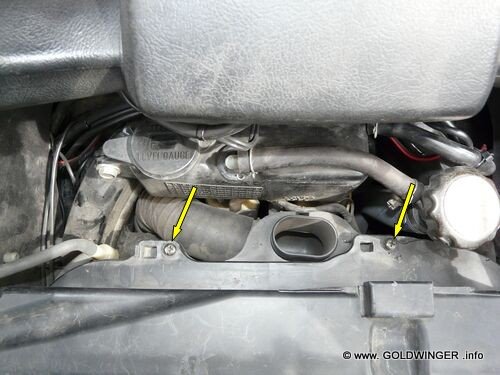

Schritt 13

- die darunter liegenden restlichen 2 Schrauben des Luftfiltergehäusedeckels lösen

Schritt 14

- den Luftfiltergehäusedeckel abnehmen

- und den alten Luftfiltereinsatz entnehmen

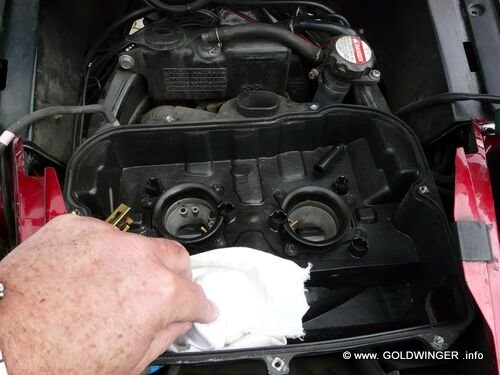

Schritt 15

- bei der Gelegenheit mit einem fuselfreien Tuch das Innere des Luftfiltergehäuses reinigen

TIPP: Ansaugöffnungen für die Zeit der Reinigung abdecken um unabsichtliches Hineinfallen von Gegenständen oder Fuseln zu vermeiden

Schritt 16

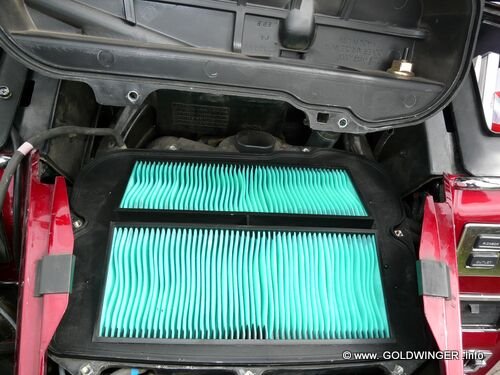

- neuen Luftfilter einsetzen

Schritt 17

- Luftfiltergehäusedeckel sauber und gerade aufsetzen

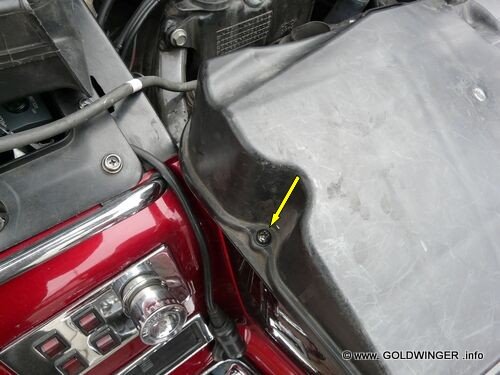

TIPP: Die äußeren Schrauben links und rechts vorher einsetzen - da enge Platzverhältnisse

Schritt 18 - vordere 2 Schrauben am Luftfiltergehäuse anziehen

Schritt 19 - restlichen 5 Schrauben des Gehäuses festschrauben

Schritt 20 - Luftkanal gerade ansetzen und mit Klammer (Schelle) fixieren

Schritt 21

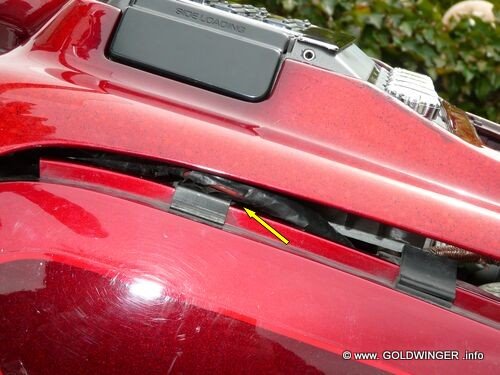

- Tankabdeckung wieder auflegen und die Flügel links und rechts unter die Boxenränder setzen

TIPP: Einklemmen des Kabelbaums vermeiden ! Daher sauber auf der linken Seite verlegen

Prüfe ob die Verriegelungshebel unter der Tankklappe noch entriegelt sind !

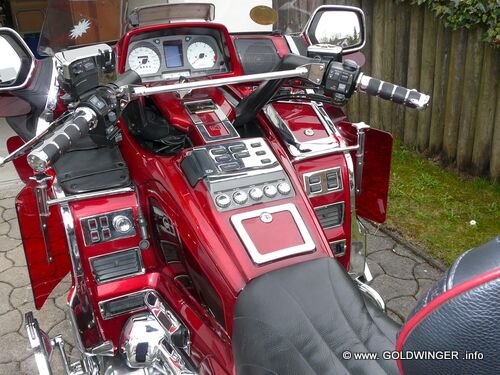

Jetzt noch Schritt 9 bis 2 durchführen

Tankabdeckung verriegeln und mit 8er Muttern festschrauben - Kunststoffschalen links und rechts einsetzen - linke und rechte Box festschrauben - Lenkerabdeckung aufsetzen - Zierring des Zündschlosses aufsetzen und fixieren - Sitzbank aufsetzen und Soziushaltegriffe links und rechts festschrauben



Fertig !





In diesem Sinne: Immer schön oben bleiben!

Euer   Hubert "Sunshine"
